数控绕线机

SKSR-10(B) 型数控散绕机

型号: SKSR-10(B)
线宽: 90~450mm
直线段长度: 200~800mm
总长: 260~1200mm

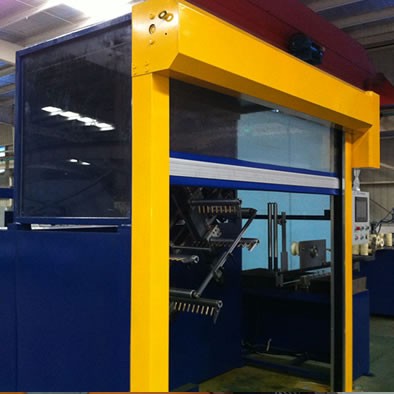

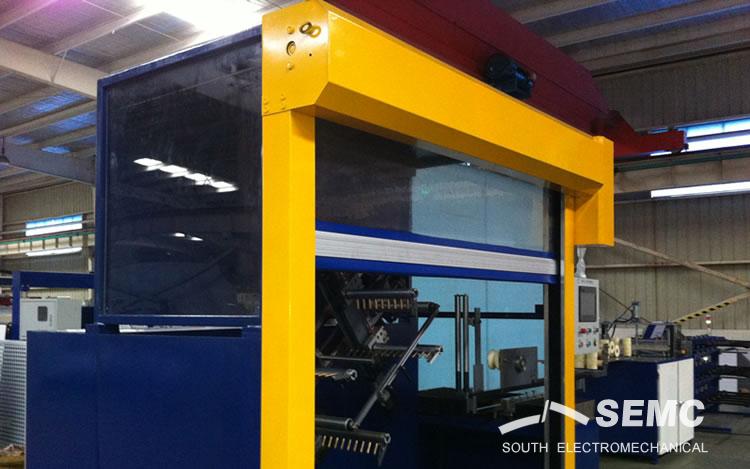

SKSR-10数控散绕机是一款适用于绕制圆形漆包线三相异步电机定子线圈的设备。

一.该机的主要特点

新型组合式绕线模具代替了传统的每种线圈都要更换一种模具的绕线方式,为客户节省了大量的模具成本。

本设备采用全数字控制系统,整体美观大方。线圈的主要绕制工艺参数均可通过触摸屏进行设置、更改并保存,最大可存储100组产品数据。

本设备有二种机型,分别配置半自动组合模具以及全自动组合模具。具有可连续工作、稳定性好、自动化程度高、操作方便、安全性能好、生产效率高的特点,以满足不同的客户生产需求。

二、主要技术参数

规格参数

最小

最大

W,   线圈宽度(mm)

180

450

L直线段长度(mm)

250

800

A, 端部长度(mm)

60

200

L+2A, 线圈总长(mm)

260

1200

并绕根数

1

50

槽数

1

16

线径

0.5mm*2

6mm*2

R

Ra17.5mm

Rb20mm

绕制速度(r/pm)

1

180
