型号: TBD-15
线圈截面: 10x10mm-20x60mm
线圈长度: 1500mm
线圈跨距: 170~450mm

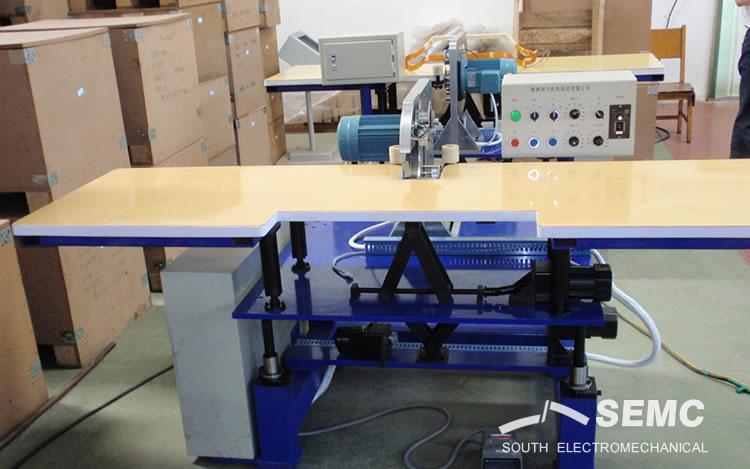

本设备适用于中小定子线圈绝缘带绕包扎。可包扎线圈的直线部、R部以及部分斜部。
一、设备主要特点：
● 可升降的包带头，满足各种线规保持中心要求。
● 平台支撑线圈，省力。
● 包扎速度可变频设定
● 叠包率可手动设定。
● 包带张力手动设定。
● 可适应亚胺薄膜、云母带、玻璃丝带、复合带等盘状绝缘带
● 脚踏开关启动停止
二、 技术规格参数
线圈截面(宽×高)：最小10X10mm；最大20X60mm；
线圈总长度 1500mm
线圈跨距170～450mm；
盘状绝缘带最大外径φ105mm；
可装绝缘带轴孔φ30（有特别要求可定制）；
绝缘带宽度尺寸20～25mm；
绕包头转速0～300r/min（无极可调）；
绝缘带叠包方式25％～75％叠包；
外形尺寸长X宽X高：2200X1500X900
