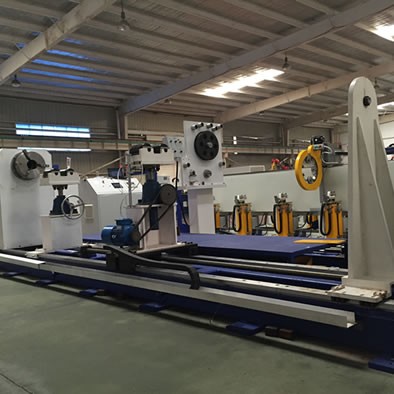

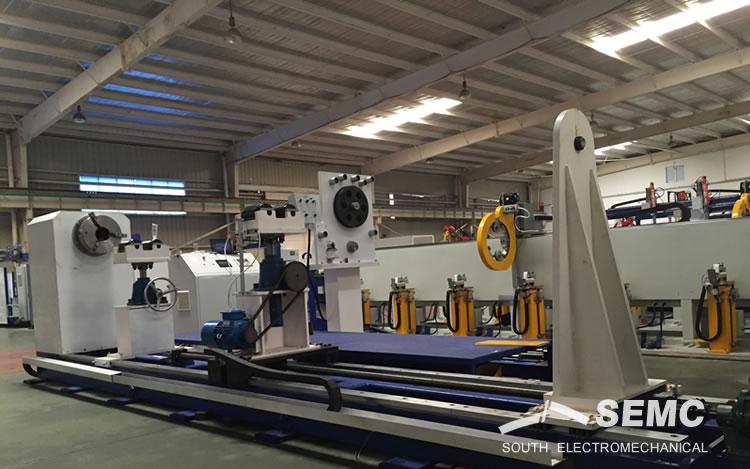

SKDG-500型数控打箍机

型号: SKDG-500
最大工件长度: 5000mm
工件最大直径: ∮1800mm
工件最大重量: 12T


本机适用于电机无纬带绑扎工序,对电机转子进行无纬带绑扎。由转子旋转装置、输带装置、工作台导轨、机座、交流变频驱动系统和人机操作界面组成

采用3轴联动数字控制,打箍带盘的张力可设定,并在包扎过程中保持张力恒定。

该机的主轴可根据转子的大小、形状、按指令进行各种不同速度的包带,迭包率可0-75%设定。

该机具有自动包带,自动故障报警,自动停机退出等功能。

主要技术参数

最大工件长度:          5000mm

工件最大直径:          Φ1800mm

工作长度(绕组长度):    1600mm

工件最大重量:         12T

打箍机转速:          0-15r/min

恒涨力范围:          100-2000N(可调节)

无纬带节距:          25 mm可调

压缩空气:           0.4-0.6MPa
