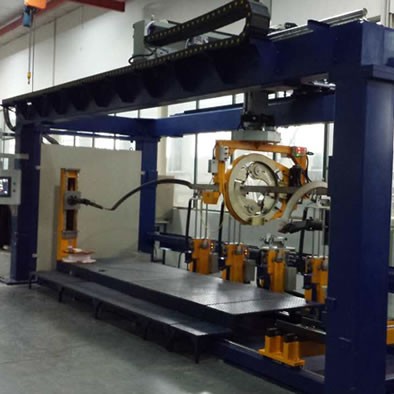

LMBD-450 型龙门式包带机

采用全数字控制，适用于水轮发电机或汽轮发电机定子线棒或转子线棒的绝缘包带。

包带头安装于移动式龙门上，可在宽度方向(Y轴)及高度方向(Z轴)自动移动并随龙门实现长度方向(X轴)移动。总机由六个控制轴联动控制以实现对三维线棒的最佳绝缘包带。包带头进行了平衡设计以保证高速包带时的稳定性，可实现1盘包带或2盘包带，包带张力可根据需要设定并实现恒张力。

该机通过触摸屏任意设定线棒各段包带速度、叠包率等各项参数。

该机配有线棒轨迹测量装置，可测量并记录线棒轨迹。确保包带时线棒处于包带头的中心位置，以确保包带质量。

主要技术参数

线棒长度:                  4500mm

线棒外形宽度行程:             1200mm

线棒外形高度行程:             500mm

线棒截面:                  35*110mm

叠包长度:                 1~25/30mm

张力设置(两路):              0~60N

包带头最大转速:              300r/Min

绝缘带宽度:                 25/30mm

带盘直径:                  φ220mm

压缩空气:                  0.6Mpa
