DCXJ-450 型液压打槽楔机

型号: DCXJ-450
转子本体直径范围: ∮520~900mm
转子本体长度范围: 1200~4000mm

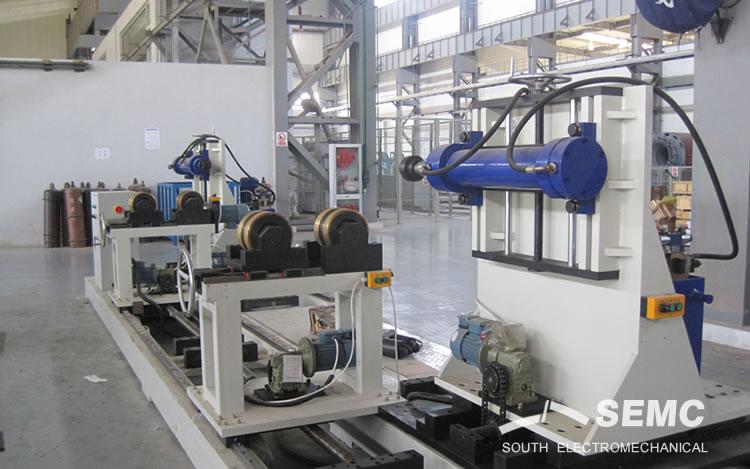

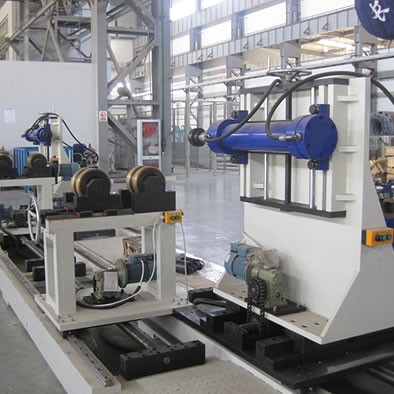

本机适用于发电机转子装配制造过程中转子直部槽打槽楔工序。由2套液压打槽楔头、2套转子滚轮架和固定床身、移动床身、导轨、液压站、操作系统、检测系统组成。

工作时将发电机转子轴搁放在转子滚轮架上,转子逐槽配垫楔下垫条,由两端的液压槽楔机将槽楔压入转子槽内。

主要技术参数

转子本体直径范围:            Φ520~900mm

转子本体长度范围:            1200~4000mm

转子轴颈直径范围:            Φ180~520mm

转子轴的全长范围:            4100~9500mm

槽楔机轴向调整工作范围:        1500~4500mm

液压缸工作高度调整范围:        850~1100mm

最大承载重量:               25t

滚轮中心距:               300~500mm(可调)

滚轮直径:                 Φ200~250mm

滚轮宽度:                 180~200mm

轮面材料:                 金属橡胶组合轮面(或合金铜轮面)

滚轮线速度:                0.4~1 m/min

操作方式:                 手操点动

调速方式:                 变频无级调速
